Power Amplifier का वर्गीकरण:-
- Class A Power Amplifier
- Class B Power Amplifier
- Class C Power Amplifier
- Class AB Power Amplifier
Class A Power Amplifier:-
एम्पलीफायर के वर्गीकरण के अनुसार क्लास A पावर एम्पलीफायर में आउटपुट सिग्नल, इनपुट सिग्नल के पुरे चक्र (360) के लिए प्राप्त होता है इसके लिए Q-पॉइंट को आउटपुट लिया गया है।
क्लास A पावर एम्पलीफायर में कंडक्शन एंगल 360 लिया जाता है एम्पलीफायर की efficiency 25 % ~ 50% तक होती है
compare class a and class b power amplifier
क्लास A एम्पलीफायर में पूरा एक चकर 360 का होता है अर्थात ग्राफ में इसको S के आकर में देखा जा सकता है जो नीचे पिक्चर में दिखाया गया है
ALSO READ >>>>>>>>>>>>>POWER AMPLIFIER
 |

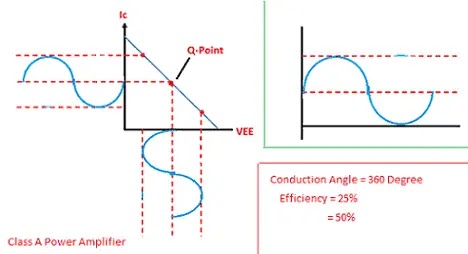

| fig = Class A power amp. |
In this power amplifier output signal conduct for complete cycle (360) for this the operating point (Q-Point) must fixed at the middle of output.
difference between class b and class c amplifier
Class B Power Amplifier:-
Class B पावर एम्पलीफायर में आउटपुट सिग्नल, इनपुट सिग्नल के हाफ साइकिल (180) की प्राप्त होती है
XIAOMI REDMI NOTE 9 PRO >>>>>>>>>CLICK HERE
इसके लिए ऑपरेटिंग पॉइंट को आउटपुट अभिलक्षणो के एक सिरे पर रखा जाता है।
कंडक्शन एंगल 180 अंस का लिया जाता है जिस पर efficiency 78.5% होती है।
 |
| fig = Class b power amp. |
In this power amplifier output signal conducts only for half cycle (180) for this operating point (Q-Point) must be fixed at one end.
Class AB Power Amplifier:-
क्लास ab पावर एम्पलीफायर में आउटपुट सिग्नल, इनपुट सिग्नल के आधे से अधिक किन्तु पुरे से कम भाग के बीच प्राप्त होता है इसके लिए ऑपरेटिंग पॉइंट को मध्य व्यस्थित ना करके किसी एक सिरे के निकट स्थित करते है।
क्लास ab पावर एम्पलीफायर में एंगल को 180 से अधिक परन्तु 360 से कम लिया जाता है। इस एम्पलीफायर में एफिसिएंसी को 50 % से 78.5% लिया जाता है।
 |
| fig = Class AB power amp. |
In this power amplifier output conduct for more than half cycle but less then complete cycle for this operating point must be fixed near in to the end.
Class C Power Amplifier:-
इसके आउटपुट सिग्नल इनपुट चक्र के आधे से भी कम चक्र में प्राप्त होता है अर्थात (180) से भी कम लिया जाता है।
इस एम्पलीफायर में आउटपुट साइकिल 180 से भी कम होती है। अर्थात Ө का मान 180 डिग्री साइकिल से कम होती है।
ALSO READ>>>>>>>>>>>>>>D.C LOAD LINE
 |
| fig = class c power amp |
In this output conducts for less then half cycle (180).
c क्लास पावर एम्पलीफायर में साइकिल का चक्र 360 के आधे भाग 180 से भी कम का होता है इसमें
