Multistage Amplifier क्या है। :-
Multistage Amplifier :-
जब एक से अधिक transistor का उपयोग एक कमजोर सिग्नल को amplify करने के लिए किया जाता है तो वह multistage amplifier कहलाता हैं।
When more than one transistor is used to amplify a weak signal it is called as multistage amplifier.
Working-:-
Multistage amplifier मे जब सिंगल स्टेज एम्प्लीफायर को एक के बाद एक करके जोड़ा जाता है तो पहले वाले स्टेज को मिलने वाली इनपुट को amplify करने के बाद उसे सेकेंडरी स्टेज के लिए इनपुट प्रदान करता है और यही प्रक्रिया निरंतर चलती रहती है। तथा लास्ट में आउटपुट पर एक पूर्ण amplify signal प्राप्त होता है।
मल्टी स्टेज amplifier को इस ब्लॉक डायग्राम की सहायता से समझा जा सकता है।

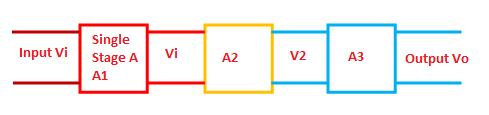

Block diagram of multistage amplifier-:-
 |
| fig = Block diagram of multistage |
इस ब्लॉक डायग्राम में 3 सिंगल स्टेज amplifier को एक साथ जोड़ा गया है जिसमे प्रथम स्टेज को A1, second स्टेज को A2 तथा लास्ट स्टेज को A3 माना गया है।
स्टेज A1 के लिए इनपुट Vi, second स्टेज A2 के लिए इनपुट V1 तथा A3 के लिए इनपुट V2 ko लिया गया है।
जब एक से अधिक स्टेज सीरीज में लगे हो तब weak signals अधिक amplify होगा।
Gain = output/input
प्रथम amplifier A1 के लिए वोल्टेज gain A1 = V1/Vi
V1 = A1.Vi
Second स्टेज A2 के लिए वोल्टेज gain A2 = V2/V1
V2 = A2.V1
'.' V1 = A1.Vi
V2 = A2.A1.Vi
Last स्टेज A3 के लिए वोल्टेज gain A3 = Vo/V2
Vo = A3.V2
'.' V2 = A2.A1.Vi
Vo = A3.A2.A1.Vi
पूरे सर्किट द्वारा वोल्टेज gain A = Vo/Vi
A = A3.A2.A1.Vi/Vi
A = A3.A2.A1
या
A = A1.A2.A3................An
Note point
20 log 10. Vo/Vi
When voltage gain increase by 10 time then voltage gain increase by 20( db).
10 log 10.Po/Pi
When power gain increase by 10 time then power gain increase by 10 (db).
Advantage of multistage amplifier:-
- Weak signals को अधिक amplify करने मे।
- Gain में इंक्रीमेंट होना
- Amplifier की amplify capacity को बढ़ा देता है।
- एक ही सिग्नल का बार बार amplify होना।
Disadvantage of multistage amplifier-
- अधिक स्टेज होने के कारण पावर अधिक यूज होती है।
- इसका साइज काफी बड़ा होता है।
